多功能电力仪表(安全云表)在使用过程中怎么防止干扰

多功能电力仪表(安全云表)在使用过程中怎么防止干扰

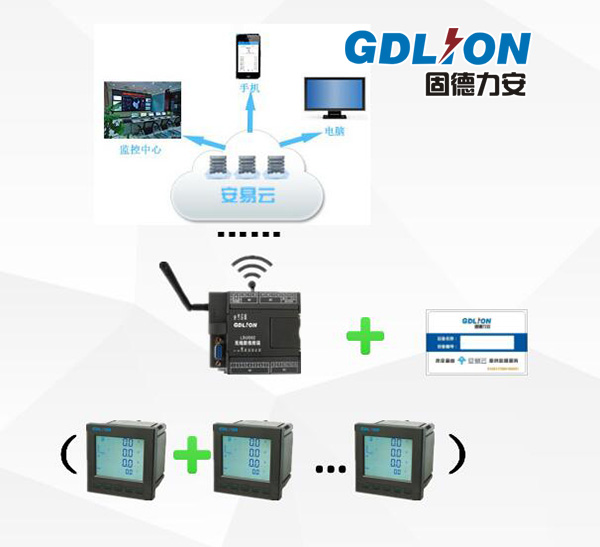

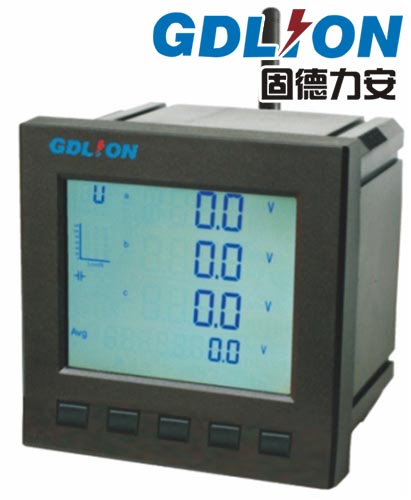

固德力安多功能电力仪表按IEC标准设计,安全云表(多功能电力仪表)系列产品基于传统的中低压电气智能化安全综合监控装置,集电气设备负荷监测、电气火灾监控、能耗统计等功能于一身,并可通过自身的无线网络接口,独立或组网实现电气设备的云端化管理。

应用范围:适用于电力系统、工矿企业、公用设施、智能大厦等需要电力监控的场合。

安全云表(多功能电力仪表)具有极高的性价比,可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集单元,已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电房、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成与业界同PLC、变频器、工业控制计算机通讯软件的组网通信。

安全云表(多功能电力仪表)当有较大扰动出现时检测信号的干扰主要有强磁场和电场,当干扰源为低电压大电流时,则干扰源主要是磁场,当干扰源为高电压小电流时,则干扰源附近主要是电场,常通过如串模干扰、共模干扰等叠加到信号线上,进入安全云表(多功能电力仪表)。

a.一些脉冲状的干扰电压除能作用于模拟电路外,有时也能直接进入数字电路中给予干扰,这些干扰电压的发生源是开关、电机、继电器那样的感性负载和产生放电的机器等。

b。磁的耦合/电磁感应。在大功率变压器、交流电机、强电流电网等的周围空间都存在很强的交变磁场,而控制系统线路形成的闭合回路处在这种变化的磁场中将被感应出电势,使信号源与仪器仪表之间的连接导线、仪表内部的配线通过磁耦合在电路中形成干扰。

c。电的耦合/静电感应。静电感应是两电场相互作用的结果。在引对的两根导线中,如其一的电位发生变化,则由于导线间的电容变化使得另一导线的电位也发生变化,干扰源以电容性的耦合在回路中形成干扰。

d.不同地电位引入的干扰。在大功率的用电设备附近,当设备的绝缘性能较差时,不同地电位的电位差的引入形成干扰,而在仪表的使用中往往会有意无意地使输入端存在两个以上的连接点,这样就会把不同接地点的电位差以共模干扰形式引入到仪器仪表,这种干扰是同时出现在两信号线上的。

e.信号源是不平衡电桥。当桥路电源接地时,除桥路对角线的不平衡电压(即信号电压)外,两信号线对地都有一个公共的共模干扰电压。虽然共模干扰不和信号叠加,不直接对仪表产生影响,但它能通过测量系统形成到地的漏电电流,通过电阻的耦合就能直接作用于仪表(或放大器),产生干扰。

f.附加热电势和化学电势。由于不同金属产生的热电势以及金属腐蚀等产生的化学电势,在电路回路中形成直流电气干扰。

g.振动。在强振动的环境中,导线由于在磁场中处于运动状态而产生感应电势,此干扰与信号相串联,以串模干扰形式进入仪器仪表。
